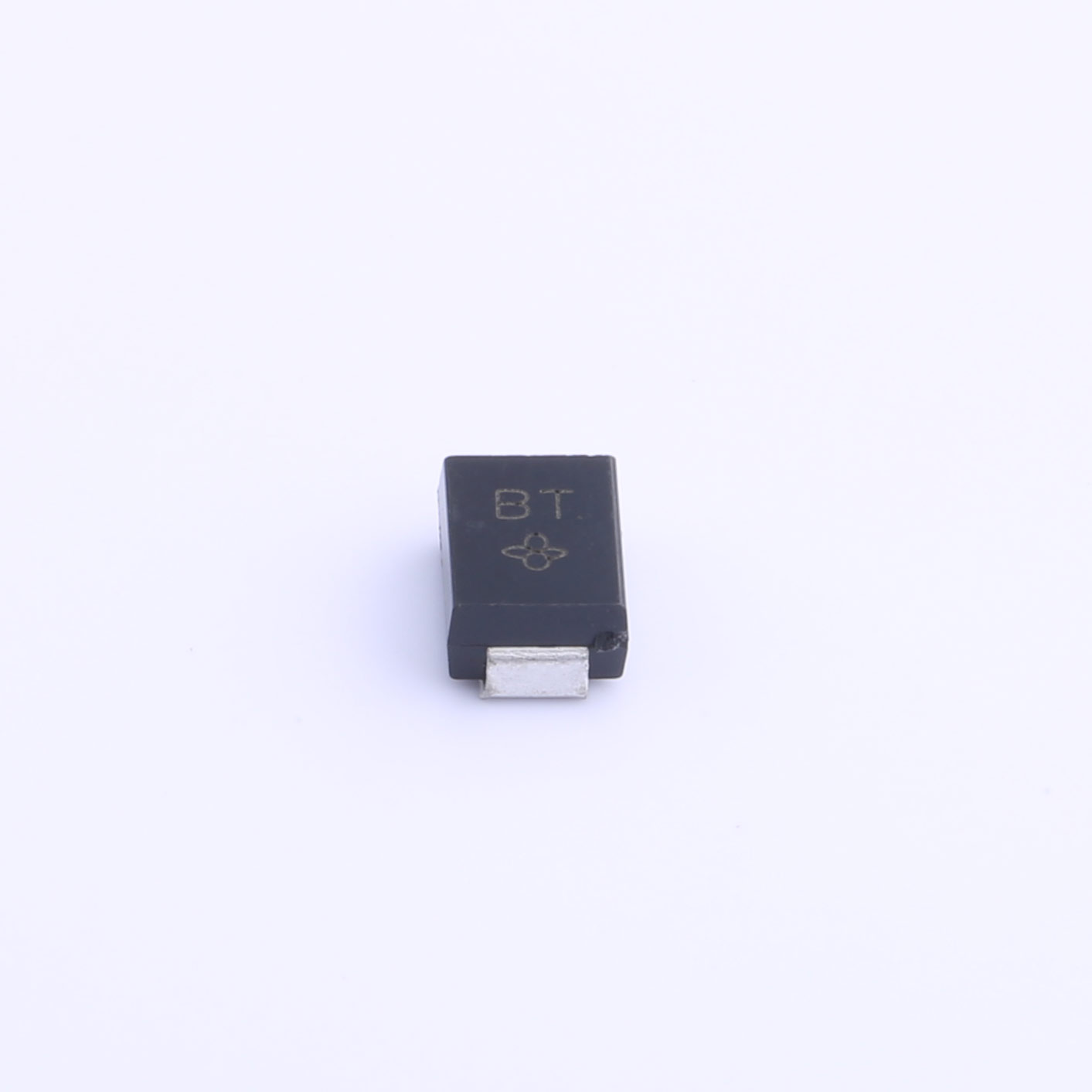

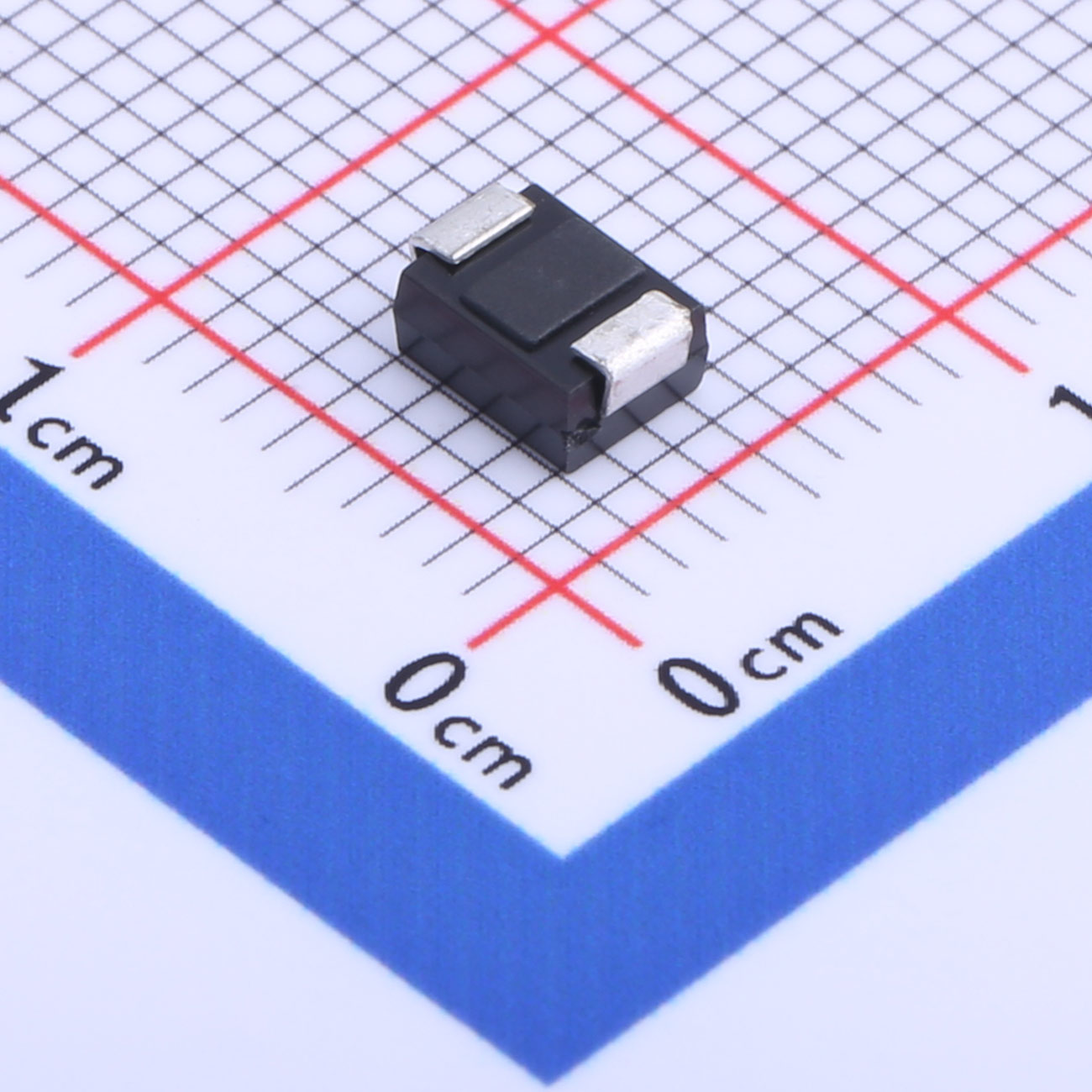

瞬態抑制二極管SMBJ18CA
玻璃鈍化芯片結構。 提供單向和雙向版本。 出色的鉗位能力。 快速響應時間。 塑料材料：UL 阻燃等級 94V-0
商品型號：SMBJ18CA
商品封裝：SMB(DO-214AA)?
包裝方式：編帶
商品毛重：0.213克
產品概述
薩科微（Slkor）SMBJ18CA 是一款專為瞬態電壓抑制設計的高性能玻璃鈍化芯片二極管。該器件采用 industry-standard 的 SMB (DO-214AA) 表面貼裝封裝，具備出色的浪涌吸收能力和極快的響應速度。產品嚴格遵循 UL 94V-0 阻燃標準，提供單向（Unidirectional）和雙向（Bidirectional）兩種版本，廣泛應用于工業控制、通信設備、汽車電子及消費類電子產品中，為敏感電路提供可靠的過電壓保護（ESD/浪涌防護）。
核心特性與優勢
1. 玻璃鈍化芯片結構 (Glass Passivation)
采用先進的玻璃鈍化工藝制造芯片，這種結構不僅提高了器件的結溫穩定性，還顯著增強了長期可靠性。相比傳統塑料封裝，玻璃鈍化能更好地抵御潮濕和污染，確保在惡劣環境下的電氣性能穩定。
2. 卓越的鉗位能力 (Excellent Clamping)
SMBJ18CA 在面對突發的高能量脈沖時，能迅速將電壓鉗位在安全水平（Clamping Voltage），有效防止后級精密元器件（如MCU、FPGA、傳感器）因過壓而損壞。其典型峰值脈沖功率可達 600W（10/1000μs波形）。
3. 極速響應時間 (Fast Response Time)
響應時間通常在 皮秒 (ps) 級別（一般 <1ps）。當靜電放電（ESD）或快速瞬態干擾（EFT）發生時，它能在納秒甚至皮秒級時間內啟動保護，將威脅扼殺在萌芽狀態。
4. 雙向/單向可選
- 單向 (Unidirectional): 適用于直流電源線路的保護，漏電流極低。
- 雙向 (Bidirectional): 適用于交流信號線或差分數據線的保護，正反向特性對稱。
注：型號后綴“CA”通常代表雙向，如需單向請咨詢具體規格書（如SMBJ18A）。
5. 高安全阻燃等級
外殼采用高性能環氧樹脂塑料，達到 UL 阻燃等級 94V-0。這意味著材料在燃燒時具有自熄性，不會滴落引燃物，極大提升了終端產品的防火安全性。
6. 優化的SMB封裝
采用 SMB (DO-214AA) 封裝，兼顧了功率耗散能力與PCB板空間利用率。相比更小的SMA封裝，SMB能承受更大的浪涌能量；相比更大的SMC封裝，SMB更節省布線空間。
技術參數規格表 (典型值)
| 參數項目 | 符號 | 數值/規格 |
| 商品型號 | - | SMBJ18CA |
| 封裝形式 | - | SMB (DO-214AA) |
| 工作電壓 (VRWM) | - | 18 V |
| 擊穿電壓 (VBR) | - | 20.0 V ~ 22.2 V (@ IT=1mA) |
| 最大鉗位電壓 (VC) | - | 29.2 V (@ IPP=10.3A) |
| 峰值脈沖電流 (IPP) | - | 10.3 A (10/1000μs) |
| 峰值脈沖功率 (PPP) | - | 600 W (10/1000μs) |
| 漏電流 (IR) | - | < 5 μA (單向@VRWM) |
| 封裝材料 | - | 環氧樹脂，UL 94V-0 |
| 包裝方式 | - | 編帶 (Tape & Reel) |
| 毛重 | - | 約 0.213 g |
| 工作結溫 | TJ | -55°C ~ +150°C |
典型應用場景
- 工業自動化： PLC控制器、變頻器輸入/輸出端、伺服電機驅動板的浪涌保護。
- 通信設備： RS485/RS232接口、以太網口 (PoE)、基站射頻單元的ESD防護。
- 汽車電子： 車載娛樂系統、車身控制模塊 (BCM)、汽車拋負載 (Load Dump) 抑制。
- 電源系統： DC/DC轉換器、開關電源 (SMPS)、充電樁的過壓保護。
- 消費電子： 智能家居控制板、安防監控攝像頭、LED驅動電源。
封裝與包裝信息
- 封裝尺寸 (SMB/DO-214AA):
- 長度：約 4.50mm - 5.10mm
- 寬度：約 3.10mm - 3.50mm
- 高度：約 1.65mm - 2.00mm
- 引腳：錫鍍層，適合回流焊工藝。
- 包裝方式：
- 標準編帶包裝 (Tape & Reel)，適配所有自動貼片機（Pick & Place Machine）。
- 毛重： 僅 0.213克/顆，輕量化設計降低物流成本。
購買須知與使用建議
- 選型確認： 請確認您的電路工作電壓為18V，且需要保護的信號線是直流還是交流，以正確選擇單向或雙向版本。
- PCB布局： 建議將TVS管盡量靠近被保護的接口或連接器放置，走線盡量短而粗，以減少寄生電感，提高鉗位效果。
- 接地設計： 確保TVS管的接地引腳有低阻抗的回路連接到系統地（GND）。
名稱
標題
說明
數據手冊
支持
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
瞬態抑制二極管SMBJ12CA
品牌： 薩科微，
瞬態抑制二極管SMBJ5.0A
品牌： 薩科微，
瞬態抑制二極管SMBJ6.5CA
品牌： 薩科微，
瞬態抑制二極管SMBJ15CA
品牌： 薩科微，
瞬態抑制二極管SMBJ26CA
品牌： 薩科微，
瞬態抑制二極管SMBJ30CA
品牌： 薩科微，
瞬態抑制二極管SMAJ20A
品牌： 薩科微，
瞬態抑制二極管SBJ12A
品牌： 薩科微，
瞬態抑制二極管SMBJ28CA
品牌： 薩科微，

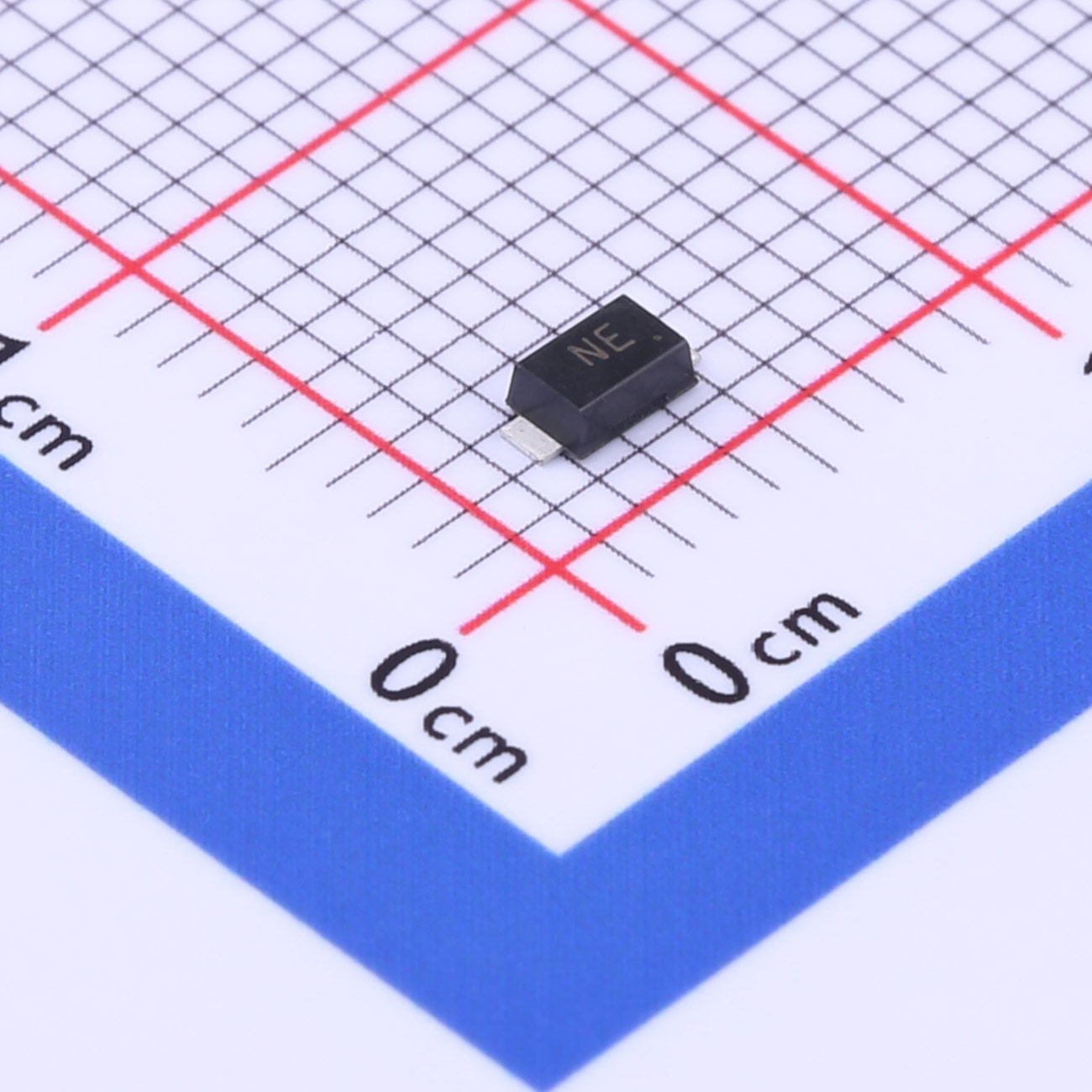

瞬態抑制二極管SMF5.0CA
