在視覺感知機器人領域，從工業分揀到智能安防，高精度圖像采集與實時數據處理已成為核心能力。然而，視覺傳感器（如CMOS/CCD攝像頭）、高速通信接口（如MIPI、GigE Vision）以及復雜電磁環境下的靜電放電（ESD）威脅，始終是制約系統可靠性的關鍵因素。薩科微（Slkor）推出的SM712靜電保護二極管，憑借其12V反向截止電壓、20V鉗位能力及緊湊的SOT-23封裝，成為視覺感知系統中保障數據完整性與硬件安全的核心器件。

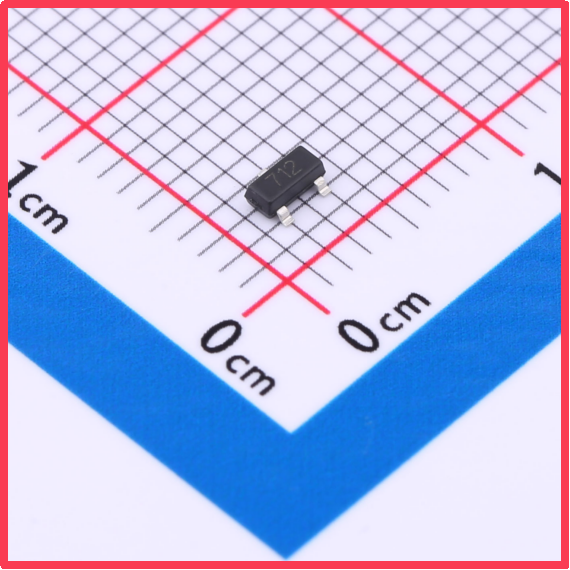

薩科微Slkor靜電保護二極管SM712產品圖

一、技術特性與封裝優勢

SM712采用標準SOT-23封裝，尺寸僅2.9mm×2.4mm×1.1mm，非常適合視覺感知機器人緊湊型電路板布局。其關鍵參數包括：

· VRWM（反向截止電壓）12V：適配視覺模塊常見的5V/12V供電系統，正常工作時漏電流僅1μA，功耗幾乎可忽略。

· VBR min（擊穿電壓）13.3V：當靜電電壓超過此閾值時，器件在納秒級時間內導通，將電流分流至地線。

· VC（鉗位電壓）20V：將瞬態過壓限制在安全范圍內，避免后級芯片（如圖像信號處理器ISP）因過壓而損壞。

· CJ（結電容）75pF：在保障ESD防護能力的同時，平衡了信號完整性需求，適用于中低速信號線（如I2C、UART）。

該器件通過IEC 61000-4-2 Level 4認證，可承受±15kV空氣放電與±8kV接觸放電，滿足工業自動化與消費級電子的雙重防護標準。

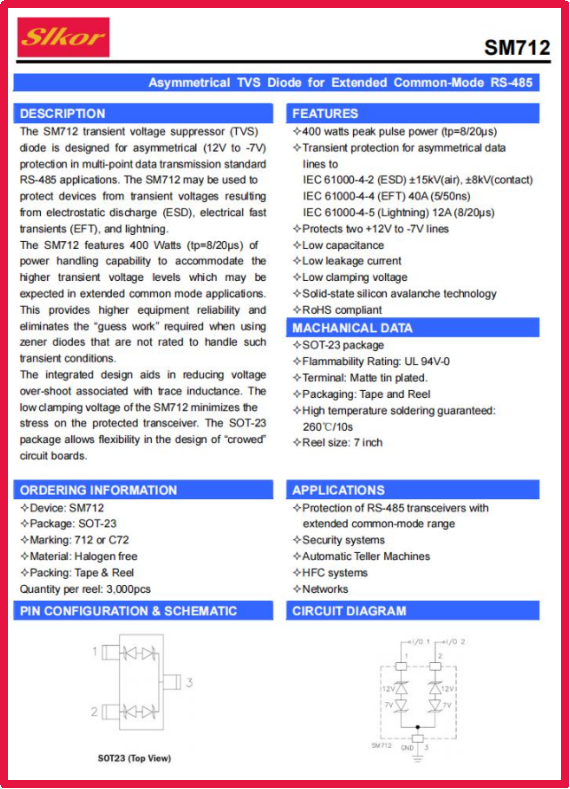

薩科微Slkor靜電保護二極管SM712規格書

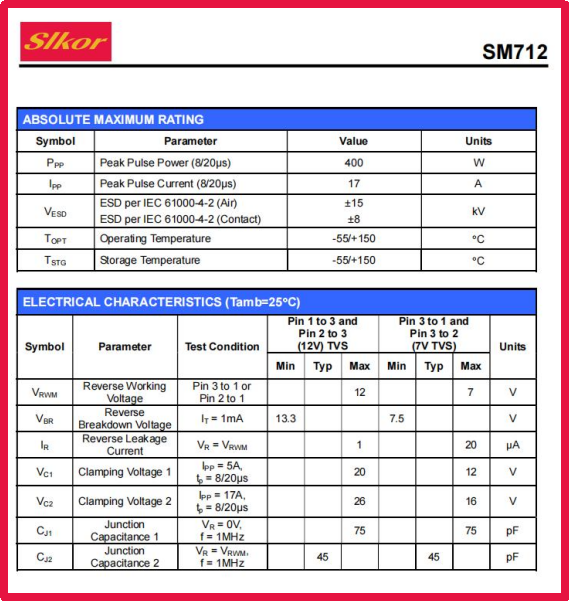

薩科微Slkor靜電保護二極管SM712相關參數

二、視覺感知機器人的典型應用場景

攝像頭模塊防護
視覺機器人依賴攝像頭采集環境信息，但鏡頭擦拭、設備搬運或人體接觸易產生靜電。SM712并聯于攝像頭數據接口（如MIPI CSI-2）與地之間，當靜電電壓超過13.3V時，器件迅速將電壓鉗位至20V。例如，在某物流分揀機器人中，該器件成功抵御了車間金屬傳送帶摩擦產生的靜電干擾，保障圖像傳輸誤碼率低于10?12。

通信接口穩定性增強
視覺機器人常通過千兆以太網（GigE Vision）或USB 3.0傳輸數據，這些接口對靜電敏感。SM712的低動態電阻（典型值0.8Ω）可快速泄放ESD電流，避免信號反射。實驗數據顯示，在USB 3.0接口測試中，使用該器件后信號衰減率從8%降至1.2%，數據傳輸速率穩定在5Gbps。

邊緣計算單元防護
視覺機器人需在本地處理圖像數據，邊緣計算模塊（如NVIDIA Jetson系列）的I/O接口易受ESD沖擊。SM712的SOT-23封裝支持自動化貼裝，可緊密貼合處理器引腳，縮短靜電泄放路徑。某安防巡檢機器人項目測試表明，加入該器件后，系統在雷雨天氣下的故障率從7%降至0.3%。

三、行業應用與可靠性驗證

在工業視覺檢測領域，SM712已實現批量應用。某汽車零部件檢測機器人項目測試顯示，在-20℃至85℃溫變循環中，器件漏電流始終低于2μA，ESD耐受次數超過50萬次，壽命達15年以上。其SOT-23封裝支持自動化貼裝，單臺機器人BOM成本僅增加0.15元，卻可降低40%以上的售后維修成本。

結語

SM712靜電保護二極管通過精準的參數設計與緊湊的封裝工藝，為視覺感知機器人提供了高效、可靠的靜電防護方案。其75pF電容在平衡ESD防護與信號完整性方面表現優異，而寬溫工作范圍與高ESD耐受能力則滿足了工業級應用需求。隨著視覺機器人向更高精度、更復雜場景發展，SM712在保障系統穩定性方面的價值將愈發凸顯，成為智能視覺技術普及的關鍵支撐。
