隨著人口老齡化加劇與工業自動化需求增長，外骨骼機器人正從科幻場景走向現實應用。這類可穿戴設備通過傳感器、執行器與智能算法的結合，為行動障礙者提供康復支持，或為工業從業者增強負重能力。然而，高度集成的電子系統在復雜電磁環境中易受靜電放電（ESD）威脅，直接影響設備穩定性與安全性。在此背景下，高性能靜電保護器件成為外骨骼機器人可靠性的關鍵保障。本文將以SOT-23封裝的SLESD8D5.0CT5G靜電保護二極管為例，解析其技術特性如何賦能外骨骼設備的精密防護。

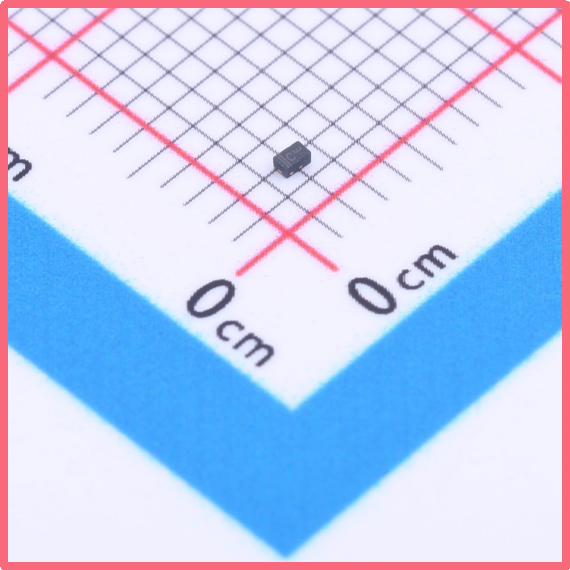

薩科微Slkor靜電保護二極管SLESD8D5.0CT5G產品圖

一、外骨骼機器人的技術挑戰與靜電防護需求

1. 傳感器數據失真：靜電脈沖耦合至模擬信號線，引發位置/力反饋誤判；

2. 控制芯片鎖死：ESD沖擊導致MCU復位或程序跑飛，造成動作卡頓；

3. 功率器件損壞：高壓瞬態擊穿MOSFET或IGBT，引發短路風險。

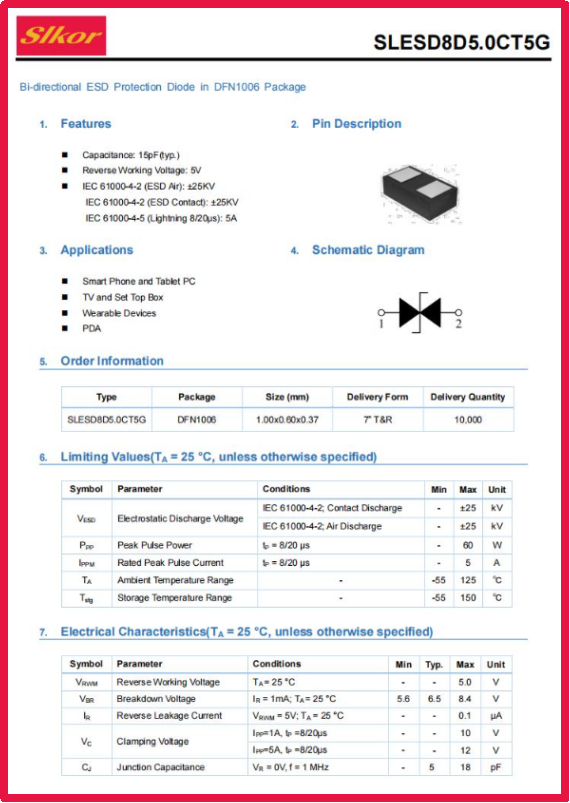

薩科微Slkor靜電保護二極管SLESD8D5.0CT5G規格書

二、SLESD8D5.0CT5G技術參數解析

1. 核心防護指標

· VRWM=5V（[敏感詞]反向工作電壓）：適配外骨骼設備中常見的3.3V/5V數字電路，確保正常工作時不影響信號完整性。

· VBR min=5.6V（擊穿電壓下限）：當ESD電壓超過5.6V時，二極管導通泄放電流，避免后級電路承受過壓。

· VC=10V（鉗位電壓）：在IEC 61000-4-2標準8kV接觸放電測試中，將電壓限制在10V以內，遠低于典型MCU的耐壓閾值（通常為12-15V）。

2. 動態響應特性

· IR=0.1μA（反向漏電流）：極低的靜態功耗（納安級）適合電池供電的外骨骼設備，延長續航時間。

· CJ=5pF（結電容）：超低電容設計避免信號衰減，尤其適用于高速通信接口（如CAN總線、SPI）的防護，確保控制指令實時傳輸。

3. 封裝優勢

· DFN1006封裝（1.0mm×0.6mm）：微型化尺寸適配高密度PCB布局，為外骨骼關節處的緊湊設計留出空間，同時滿足自動化貼片生產需求。

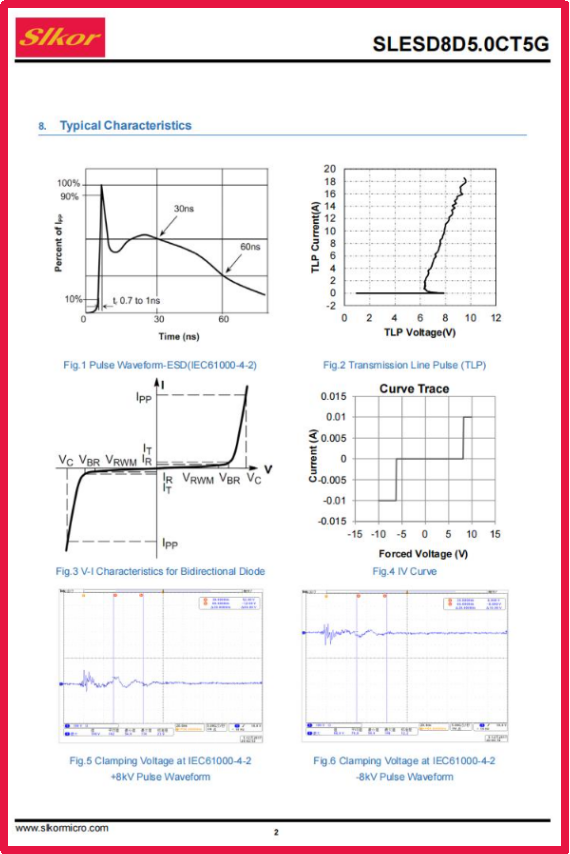

薩科微Slkor靜電保護二極管SLESD8D5.0CT5G相關參數

三、在外骨骼系統中的典型應用場景

1. 傳感器接口防護
外骨骼的力傳感器、角度傳感器通過柔性線纜連接至主控板，易受摩擦產生的靜電干擾。SLESD8D5.0CT5G可并聯于信號線與地之間，在ESD事件中快速分流電流，同時其5pF電容確保模擬信號（如0-10kHz的肌電信號）無失真?zhèn)鬏敗?/span>

2. 無線通信模塊保護
藍牙/Wi-Fi模塊的天線端口是ESD入侵的薄弱環節。該器件的10V鉗位電壓可有效抑制射頻電路中的過壓尖峰，保障數據傳輸穩定性。

3. 電源路徑防護
在電池管理單元（BMS）中，SLESD8D5.0CT5G可與TVS二極管組合使用，形成多級防護：前者吸收瞬態能量，后者處理持續過壓，雙重機制延長電池壽命。

四、性能驗證與可靠性保障

通過IEC 61000-4-2（±8kV接觸放電/±15kV空氣放電）、ISO 10605（車載電子標準）等測試認證，SLESD8D5.0CT5G證明其在以下場景的可靠性：

· 人體工學測試：模擬用戶穿戴/脫卸過程中產生的靜電沖擊，設備連續運行1000次無故障；

· 工業環境模擬：在電磁兼容（EMC）暗室中，設備通過10V/m射頻輻射抗擾度測試，控制指令誤碼率低于10??。

五、結語

外骨骼機器人的技術演進正從“機械增強”邁向“智能感知”，而電子系統的穩定性是這一跨越的基石。SLESD8D5.0CT5G靜電保護二極管以精準的參數設計，在微型化、低功耗與高可靠性之間取得平衡，為醫療康復機器人、工業助力外骨骼等場景提供隱形守護。隨著AIoT技術與柔性電子材料的融合，此類防護器件將持續進化，助力人機協同設備在更嚴苛的環境中穩定運行，最終實現“科技賦能人類”的愿景。
