隨著電子技術的飛速發展，各種電子元器件在電路設計中扮演著至關重要的角色。其中，穩壓二極管以其獨特的穩壓功能，在電源管理、信號調節等方面有著廣泛的應用。

薩科微Slkor穩壓二極管MM3Z5V6產品圖

一、薩科微slkor穩壓二極管MM3Z5V6概述

MM3Z5V6是一款獨立式穩壓二極管，具有穩定的輸出電壓和優良的電氣性能。它能夠在電源電壓波動時，保持輸出端電壓的穩定，為電路提供可靠的電源保障。

薩科微Slkor穩壓二極管MM3Z5V6規格書

二、薩科微slkor穩壓二極管MM3Z5V6的技術特性分析

穩壓值：MM3Z5V6的標稱穩壓值為5.6V，穩壓范圍在5.2V至6V之間。這意味著在正常工作條件下，無論輸入電壓如何變化，其輸出電壓都能穩定地維持在這一范圍內。

功率：該穩壓二極管的功率為300mW，能夠滿足大多數電路設計的功率需求。同時，其低功耗特性也有助于降低整體電路的發熱量，提高系統的穩定性。

反向電流：MM3Z5V6的反向電流在2.5V時為1μA，表明其具有良好的反向截止特性。這有助于防止在反向電壓作用下產生過大的漏電流，保護電路免受損害。

阻抗：該穩壓二極管的阻抗為80Ω，這一較低的阻抗值有助于減少電壓降，提高電源利用效率。

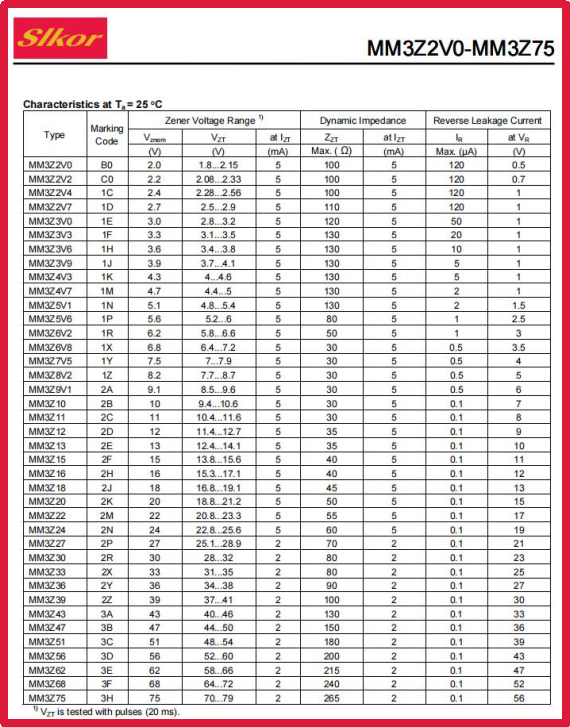

薩科微Slkor穩壓二極管MM3Z5V6相關參數

三、穩壓二極管能接在電源上嗎?

直接將穩壓二極管接在電源上并不常見，因為它通常需要與其他電路元件一起工作才能達到預期的效果。

以下是關于穩壓二極管在電路中使用的一些要點：

并聯使用：穩壓二極管通常與負載電阻并聯使用。當電路中的電壓超過穩壓二極管的額定電壓（也稱為齊納電壓）時，穩壓二極管會開始導通，從而限制電壓的進一步上升。

限流電阻：為了確保穩壓二極管不會因過大的電流而損壞，通常會在電源和穩壓二極管之間串聯一個限流電阻。這個電阻的作用是限制流入穩壓二極管的電流。

反向偏置：穩壓二極管在正常工作時是反向偏置的，即其正極連接到較高的電壓，而負極連接到較低的電壓。

穩定電壓：當電路中的電壓超過穩壓二極管的齊納電壓時，穩壓二極管會“接管”電路，并嘗試將電壓穩定在齊納電壓附近。

四、穩壓二極管接在電源上的注意事項

型號選擇：

根據實際需求選擇合適的型號，確保穩壓二極管的穩定電壓、耗散功率等參數符合電路要求。

不同型號的穩壓二極管具有不同的額定電壓和額定電流，需要根據電路中的電壓和電流要求來選擇合適的穩壓二極管。

防止過載：

避免穩壓二極管承受過大的反向電流或電壓，以防止元件損壞。

如果需要在大電流或高電壓條件下工作，應選擇具有更高額定值的穩壓二極管或采取其他保護措施。

連接方向：

穩壓二極管的正極是帶有標記的一端，而負極則是沒有標記的一端。

需要將正極連接到電路中的正電源，負極連接到負電源或負載電阻。

限流電阻：

在穩壓二極管穩壓電路中，通常需要串接一個限流電阻，以控制流入穩壓二極管的電流，防止其因過大的電流而損壞。

限流電阻的阻值越大，電路穩壓性能越好，但輸入與輸出壓差也會過大，耗電也就越多。因此，需要根據具體電路要求合理選擇限流電阻的阻值。

散熱：

穩壓二極管在工作時會產生一定的熱量，需要注意散熱問題。

可以通過安裝散熱片或者將穩壓二極管安裝在散熱器上來增加散熱面積，從而降低穩壓二極管的工作溫度，延長其使用壽命。

安裝位置：

在電路板布局時，應將穩壓二極管放置在合適的位置，以便散熱和減小熱應力。

同時，要確保與其他元件之間的距離合適，以防止電磁干擾和信號畸變。

安全規定：

在使用穩壓二極管時，應遵守相關的安全規定，避免人體直接接觸裸露的金屬部分，以防觸電等意外事故發生。
