   為了方便廣大電子硬件工程師用好薩科微的產品，為客戶提供配套的技術服務，讓產品更好為客戶創造價值，薩科微推出比較器LM393應用電路等系列方案：

   1.1 名稱：薩科微比較器LM393應用電路

   1.2 應用：主要應用于限幅器、簡單的模/數轉換器、脈沖發生器、方波發生器、延時發生器、寬頻壓控 振蕩器、MOS時鐘計時器、多頻振蕩器和高電平數字邏輯門電路。393被設計成直接連接TTL和CMOS； 當用雙電源供電時，它能兼容MOS邏輯電路——這是低功耗的393相較于標準比較器的獨特優勢。

   2.LM393是由兩個獨立的、高精度電壓比較器組成的集成電路，失調電壓低，最大為2.0mV。它專 為獲得寬電壓范圍、單電源供電而設計，也可以用雙電源供電；而且無論電源電壓大小，電源消耗 的電流都很低。它還有一個特性：即使是單電源供電，比較器的共模輸入電壓范圍接近地電平。

   2.1 產品特點

   2.2電源電壓范圍寬：單電源（2V~36V）；雙電源 （±1.0V~±18V）

   2.3電源電流消耗很低（0.4mA）；

   2.4最大輸入失調電壓：±3mV

   2.5 SOP8 封裝形式

   2.6差模輸入電壓范圍等于電源電壓；

   2.7輸出飽和電壓低：250mV @ 4mA

   3.輸出電平兼容TTL，DTL，ECL，MOS和CMOS邏輯系統。

圖一

圖二

圖三

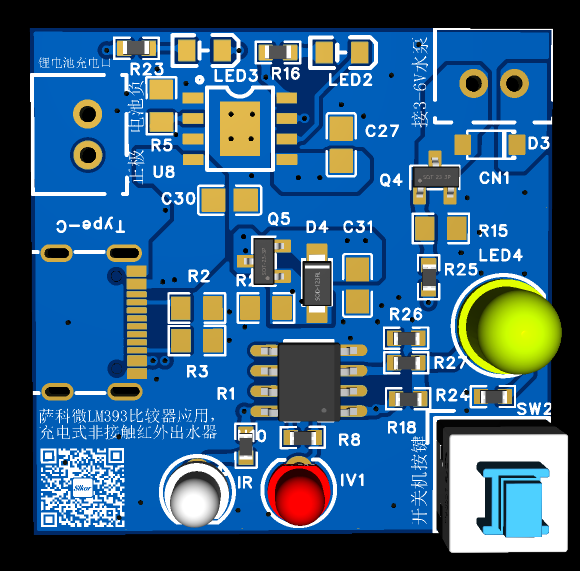

圖四 嘉立創布局圖

   4.應用原理

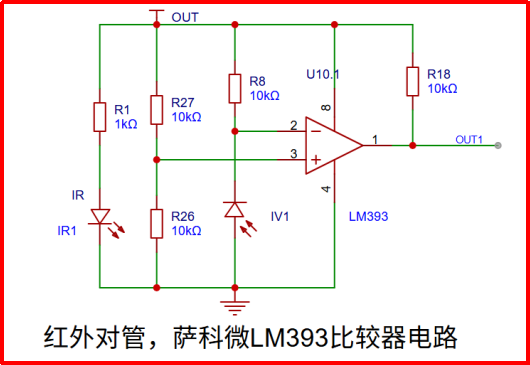

   4.1圖一為薩科微運算放大器LM393比較器根據紅外對管感應進行高低電平的比較輸出。該裝置接有薩科微單節鋰電池管理芯片SL4056，通過單節鋰電池供電來驅動負載工作。Type-C給電池充電，充滿電的時候指示燈會熄滅，當手在紅外對管上面揮一下時候，會檢測到障礙物，比較輸出高電平來驅動水泵正常工作，按鍵SW2做開關按下去指示燈亮同時提供照明，該裝置廣泛應用于茶水間，自動上水的時候只需要手往紅外上面揮一揮就能自動加水，非常方便實用。

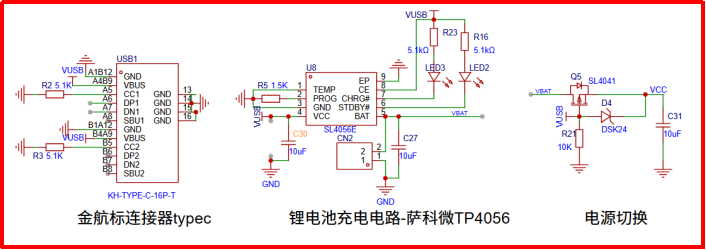

   4.2圖二為金航標連接器Type-C 16pin，主要給鋰電池提供充電接口，插上充電器是由充電器供電，拔掉充電器由單節鋰電池供電，非常方便。這里金航標非常有知名度，我認識很多朋友都是用金航標的連接器，除了Type-C以外，金航標還專注于射頻微波技術18年，北斗GPS天線有諸多優勢。如KH1GPC-01天線有效提升信號接收質量，實現高精度定位；KH1GBC-01天線還支持GPS和北斗雙模式，可實現導航信號的雙向校準，有效保證定位精度和運行路徑更加精準。支持北斗和GPS雙模系統信號接收強，覆蓋北斗、GPS主要工作頻率，如“kinghelm”產品KH-DW-K580-WZ的頻率范圍為1575.42±2/1561±2MHz。采用RHCP極化方式，如KH-DW-K580-WZ和KH1GPC-01等天線，可減少信號干擾，抗干擾性非常好。金航標多款天線的噪聲系數都較低，如KH1GBC-01噪聲系數小于1.3，可有效保證信號質量。增益效果佳，如KH1GBC-01天線的LNA部分增益高達29±2dB，天線在Z軸的增益高達2dBi，為信號接收提供足夠助力。

   這里用了多顆薩科微，比如物料薩科微肖特基DSK24.最大直流反向耐壓40V 2A最大整流電流，根據負載電流選型時候計算在這里完全夠用了。薩科微SL4041是一款P溝道MOS管導通內阻只有30m?，耐壓40V功耗1.4W等特點在一般消費場景完全夠用，賣的也是非常火熱，用戶也可以在薩科微品牌官網m.zgthjj.com查看對應的規格書。

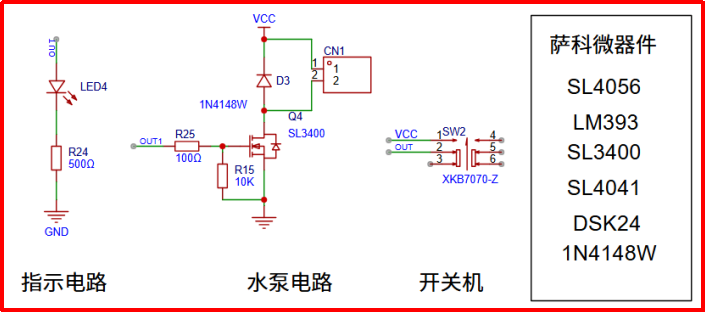

   4.3圖二為為水泵電路和照明電路，當不需要紅外感應的時候可以按一下按鍵關機，避免誤觸發，在茶水需要水的時候按下按鍵，用手揮就會自動進水了。

   薩科微比較器LM393參數如下圖：

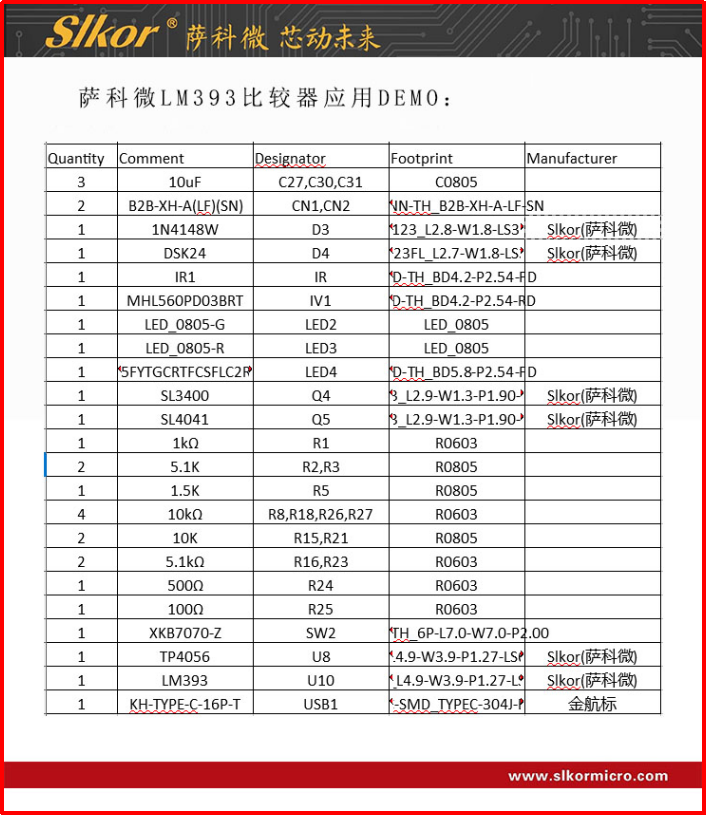

   5.薩科微LM393比較器應用DEMO：
