1.1 名稱：薩科微DW01A鋰電保護應用方案

1.2 應用：用于鋰電池的充電、放電保護電路、電話機電池或其它鋰電池高精度保護器。

2.過充保護/過充恢復&過放保護/過放恢復；過流保護檢測& 負載短路保護檢測

2.1 產品特點

■正常狀態下，DW01A的VDD端電壓在過電壓充電保護閾值（VOC）和過電壓放電保護閾值（VOD）之間，且其VM 檢測端電壓在充電器檢測電壓（VCHG）與過電流放電保護閾值（VEDI）之間，此時 DW01A的CO端和DO端都輸出高電平，分別使外接充電控制N-MOS管Q1和放電控制N-MOS管Q2導通。這時，既可以使用充電器對電池充電，也可以通過負載使電池放電。

■DW01A通過檢測VDD或VM端電壓（相對于VSS端）來進行過充/放電保護。當充/放電保護條件發生時，CO/DO 由高電平變?yōu)榈碗娖剑筈1/Q2 由導通變?yōu)榻刂梗瑥亩?放電過程停止。

■DW01A對每種保護狀態都有相應的恢復條件，當恢復條件滿足以后，CO/DO由低電平變?yōu)楦唠娖剑筈1/Q2 由截止變?yōu)閷?dǎo)通，從而進入正常狀態。

■DW01A對每種保護/恢復條件都設置了一定的延遲時間，只有在保護/恢復條件持續到相應的時間以后，才進行相應的保護/恢復。如果保護/恢復條件在相應的延遲時間以前消除，則不進入保護/恢復狀態。

2.2 過電壓充電保護閾值 4.3V；過電壓充電恢復閾值4.1V；過電壓放電保護閾值3.1

3.工作溫度范圍：-40℃~85℃

4.薩科微DW01A鋰電池保護在電子煙的應用電路

圖1

圖2

圖3

5.應用原理

應用原理當有氣流流過嘜頭，嘜頭產生模擬信號，嘜頭的模擬信號達到一定程度引起中斷，喚醒MCU,隨即驅動MOS加熱絲發熱噴放煙霧，并且點亮LED，當MCU監測到模擬信號減弱或者消失停止驅動MOS和MCU.監測電池電壓如無法達到最低值則睡眠，達到最低值則閃爍LED進行低壓提醒。

5.1方框圖中的顯示屏用來顯示電池的電壓和功率狀態，作為主控單元MCU對電池過放和欠壓保護，充電過程監測和顯示。USB端口插入后進行判斷決定是否對電池進行充電。

5.2供電輸入端Type-C 16pin采用金航標品牌，產品在抗干擾方面非常好，非常熱銷。金航標從事無線信號收發、電子信號連接器及互連系統產品的設計、制造、銷售和技術服務十多年，現在產品拓展到板與線的各種連接器、板端座子、接插件、信號開關系列。

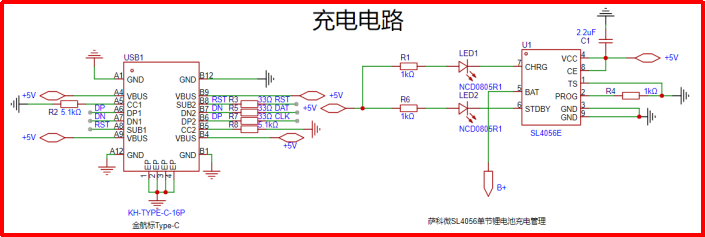

5.3圖1是薩科微SL4056E內置鋰電池反接保護功能，當鋰電池反接于薩科微SL4056E輸出引腳，SL4056E會停機顯示故障狀態，無充電電流，兩個LED指示燈全滅.設定電阻器R4和充電電流采用下列公式來計算：IBAT=1000V/R3，根據實際電芯容量來設置充電電流，這里選5K,充電電流：1000mA

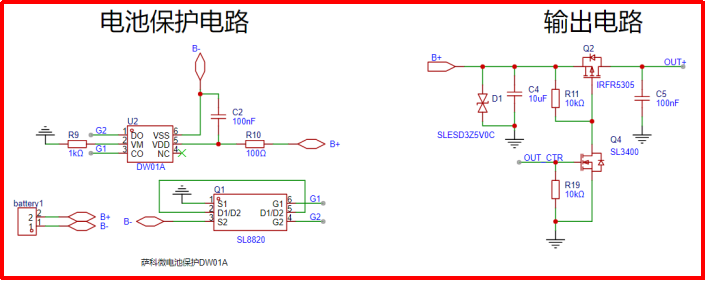

5.4圖3是薩科微DW01A鋰電池保護電路，B+接鋰電池正極和負載正極，配合薩科微SL8820雙MOS來進行過流和過壓保護，DW01A系列電路是一款高精度的單節可充電鋰電池的過充電和過放電保護電路，它集高精度過電壓 充電保護、過電壓放電保護、過電流放電保護等性能于一身。

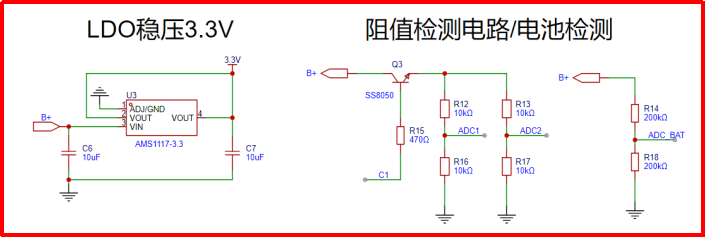

5.5圖3是電池檢測電路和LDO穩壓，LDO采用的是薩科微AMS1117-3.3是一款低壓差電壓調節器系列，能夠提供高達1A的輸出電流。外圍電路很簡單輸入和輸出接10uf電容即可，不同封裝的薩科微AMS1117-3.3規格書有推薦不同典型應用條件，對于SOT-89封裝，按照規格書推薦300MA。電池檢測采用薩科微S8050三極管，這是一個低功耗電池電壓檢測電路，MCU給C1端輸出高電平時候三極管導通后實現后面電池ADC1和ADC2采樣檢測，大多數時間C1為低電平，幾乎不消耗電池電量，從而最大限度地降低平均功耗。

6.薩科微DW01A鋰電池保護應用電路在電子煙BOM表物料信息如下:

薩科微（m.zgthjj.com）半導體為了終端客戶、代理商方便使用“slkor”品牌的新產品，加強對客戶的配套技術服務，產品詳細信息，可咨詢我司人員！
