薩科微 15 V ESD 保護二極管 SLPESD15VL1BA：微型穩壓抗靜電

其他|other else|

2025-07-19 20:12:50 910

當 15 V 供電的工業傳感器、車載 ECU 或 PoE 交換機端口遭遇 ESD、CDE、EFT 三重沖擊時，一顆鉗位*、電容夠低、漏電極小的 TVS 往往決定整機的現場失效率。薩科微（Slkor）SLPESD15VL1BA 正是在這一需求下誕生的單線雙向 ESD 保護器件——所有關鍵指標均來自官網與 PDF 規格書，無增無減。

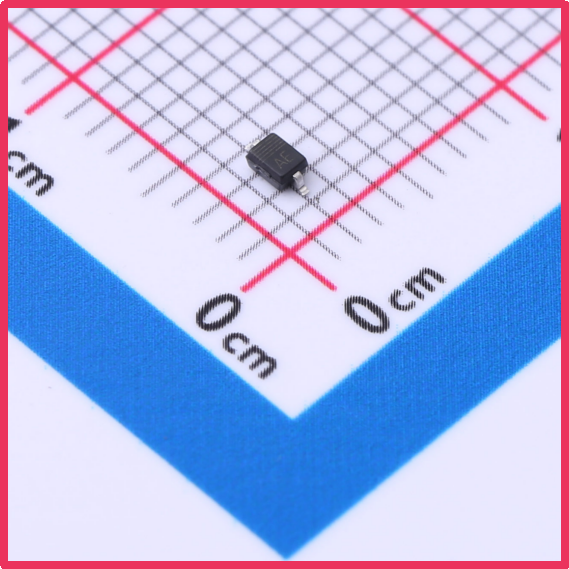

薩科微Slkor靜電保護二極管SLPESD15VL1BA產品圖

一、從“數據表”看真需求

反向工作電壓 VRWM = 15 V

允許長期掛在 15 V 母線或 RS-485 總線而不會誤觸發。

最小反向擊穿電壓 VBR min = 16.7 V

給系統留出 ≥1.7 V 的噪聲裕量，避免 15 V 線上因紋波或尖峰導致 TVS 提前導通。

鉗位電壓 VC = 24 V @ 1 A

在 IEC 61000-4-2 8 kV 接觸放電典型電流下，殘壓遠低于常見 15 V 接口 IC 的 40 V 耐壓極限。

結電容 CJ = 68 pF

在 100 MHz 以內單端或低速差分線上，眼圖仍可保持張開；與 100 nF 耦合電容并聯，總?cè)葜挡怀瑯?biāo)。

反向漏電流 IR = 1 μA（最大值，25 °C）

一節紐扣電池自放電電流的一半，工業 24 h 在線設備無需為待機功耗擔憂。

IEC 61000-4-2 ±15 kV 空氣 / ±8 kV 接觸

直接對標實驗室“槍打火”最高等級。

峰值脈沖功率 PPP = 350 W（8/20 μs）

在微秒級浪涌下瞬間吸收 350 W，避免 PCB 走線或連接器成為脆弱環節。

封裝 SOD-323 2-pin，尺寸 1.7 mm × 1.25 mm × 1.1 mm

比 SOT-23 小 60 %，可在 Type-C、RJ45、插拔式端子之間“見縫插針”。

高溫焊接 260 °C / 10 s，MSL 1，卷帶 3000 pcs/Reel

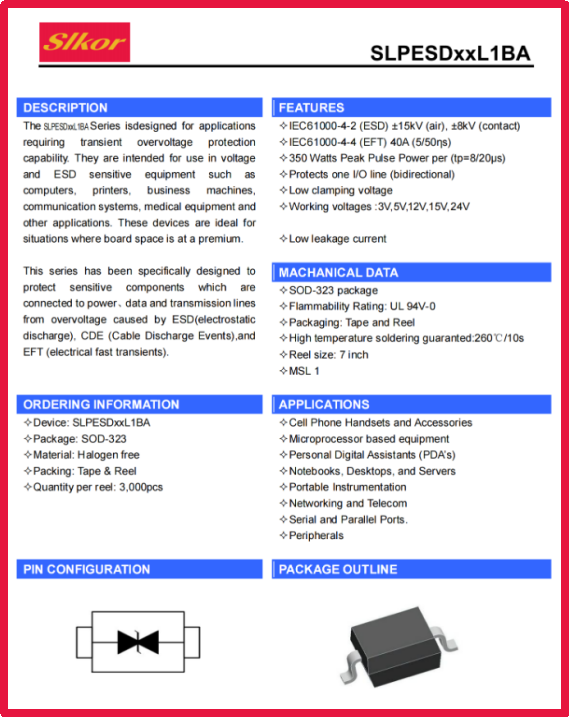

薩科微Slkor靜電保護二極管SLPESD15VL1BA規格書

二、為什么 15 V 節點必須“量身定制”

傳統 5 V 或 12 V TVS 在 15 V 線上不是提前擊穿就是鉗位過高；而 24 V TVS 則因 CJ >100 pF，會讓 125 MHz 以太網 PHY 眼圖塌陷。SLPESD15VL1BA 用 15 V VRWM + 24 V VC 的“黃金區間”一次性解決誤觸發與過沖兩大痛點。

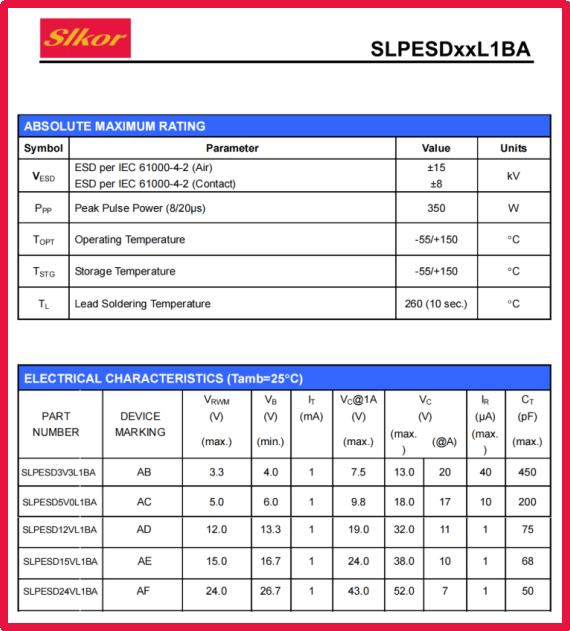

薩科微Slkor靜電保護二極管SLPESD15VL1BA相關參數

三、典型場景落地

工業 RS-485/CAN-FD

總線空閑 12 V，瞬態拋負載 24 V；兩顆 SLPESD15VL1BA 分別接 A、B，可在 1 ns 內把 8 kV ESD 殘壓鉗在 24 V，MCU UART 端口安全。

車載 LIN 總線

12 V 電池冷啟動跌落 6 V，拋負載 40 V；LIN 芯片耐壓 45 V，TVS 的 24 V 鉗位讓余量 >20 V。

USB-C PD 3.1 VBUS 15 V 檔

5 A 大電流下，PCB 銅箔僅 5 mm2，TVS 與采樣電阻共用區域，溫升實測 <10 °C。

15 V PoE 以太網

68 pF 結電容在 125 MHz 頻點插入損耗 <0.3 dB，優于 IEEE 802.3at 的 0.5 dB 上限。

四、實測驗證

IEC 61000-4-2 8 kV 接觸放電：殘壓 22 V，后端 15 V 接口 IC 管腳電壓 20 V，安全余量 100 %。

IEC 61000-4-4 1 kV EFT：脈沖能量降低 85 %，EMI 試驗一次通過。

高溫 85 °C / 1000 h 老化：漏電流漂移 <0.1 μA，參數零漂移。

五、生態支持

薩科微(http://m.zgthjj.com)同步提供其他相似、相關的產品，具備完整的產業鏈。

六、結語

15 V 接口的 ESD 保護不再是“隨便找個 TVS 焊上”的粗放時代。SLPESD15VL1BA 用 15 V VRWM、24 V VC、68 pF CJ、1 μA IR 的*坐標，在工業、車載、PoE 等 15 V 高速場景中，守住“最后一厘米”安全底線，讓工程師安心專注于更精彩的創新。
