穩壓二極管BZT52C5V6S的性能以及分壓電路設計

其他|other else|

2024-05-26 04:08:22 700

在現代電子領域，穩壓二極管作為一種關鍵的電子元件，以其獨特的穩壓特性和廣泛的應用范圍，受到了工程師和技術人員的青睞。在眾多穩壓二極管中，BZT52C5V6S以其高精度、高穩定性和較低的功耗而脫穎而出。本文將詳細介紹BZT52C5V6S穩壓二極管的性能特點及其在電子設備中的應用。

薩科微Slkor穩壓二極管BZT52C5V6S產品圖

薩科微slkor穩壓二極管BZT52C5V6S的性能特點

BZT52C5V6S穩壓二極管的主要性能特點如下：

高精度穩壓值：BZT52C5V6S的標稱穩壓值為5.6V，穩壓值范圍在5.2V至6V之間。這一高精度的穩壓值確保了電路在各種工作條件下都能維持穩定的輸出電壓，滿足了高精度電子設備對電壓精度的要求。

低功耗：該穩壓二極管的功率為200mW，相較于其他同類產品，其功耗較低。低功耗不僅有助于降低設備的整體能耗，還能減少因過熱而導致的性能下降和元件損壞的風險。

低反向電流：BZT52C5V6S在2V反向電壓下的反向電流僅為1μA。這一極低的反向電流意味著在反向電壓作用下，該二極管的功耗極低，有助于提高電路的整體效率。

高阻抗：該穩壓二極管的阻抗（Zzt）為40Ω。高阻抗有助于減少電路中的電流波動和噪聲干擾，提高電路的穩定性和可靠性。

薩科微Slkor穩壓二極管BZT52C5V6S

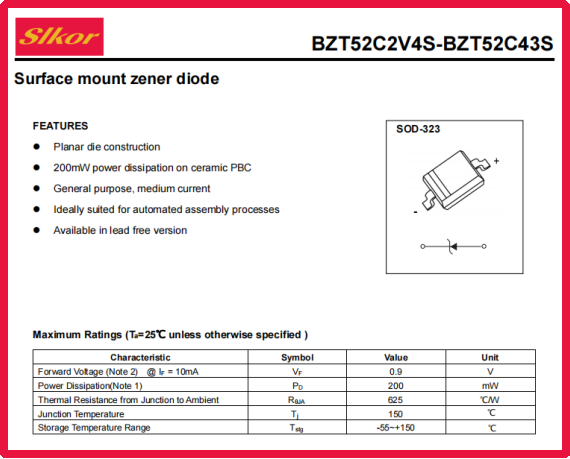

薩科微Slkor穩壓二極管BZT52C5V6S相關參數

薩科微slkor穩壓二極管分壓電路

穩壓二極管分壓電路是一種在電子設備中廣泛應用的電路，它利用穩壓二極管的穩壓特性，將輸入電壓穩定地分配到一個或多個輸出端。以下是對穩壓二極管分壓電路的詳細概述：

1.電路組成

穩壓二極管分壓電路主要由穩壓二極管、限流電阻和負載電阻等元件組成。其中，穩壓二極管是電路的核心元件，用于穩定輸出電壓；限流電阻用于限制電路中的電流，保護穩壓二極管和其他元件免受損壞；負載電阻則是電路的輸出端，連接需要穩定電壓的電子設備。

2.工作原理

電壓分配：在穩壓二極管分壓電路中，輸入電壓首先通過限流電阻進行分壓，形成兩個或多個不同電壓的分支。這些分支電壓的分配取決于電阻的阻值比例。

穩壓二極管的作用：在每個分支中，穩壓二極管被并聯在負載電阻兩端。當輸入電壓發生變化時，穩壓二極管會發揮其穩壓特性，將負載電阻兩端的電壓穩定在其標稱值附近。這是通過穩壓二極管在反向擊穿時，在一定的電流范圍內，其端電壓幾乎不變來實現的。

限流電阻的作用：限流電阻在電路中起到限制電流的作用。它根據穩壓二極管的最小穩定電流、最大穩定電流以及負載電阻的阻值，確定合適的阻值范圍，以保證穩壓二極管能夠正常工作在其穩壓區域內，并且不超過其額定功率。

3.設計要點

選擇合適的穩壓二極管：根據電路的輸出電壓需求，選擇合適的穩壓二極管型號。例如，BZT52C5V6S穩壓二極管的標稱穩壓值為5.6V，適用于需要5.6V穩定輸出電壓的電路。

計算限流電阻的阻值：根據穩壓二極管的最小穩定電流、最大穩定電流以及負載電阻的阻值，計算限流電阻的阻值范圍。確保穩壓二極管能夠正常工作在其穩壓區域內，并且不超過其額定功率。

考慮電路的穩定性：在設計電路時，需要考慮電路的穩定性、功耗和效率等因素。例如，可以通過優化電阻的阻值比例、選擇低功耗的元件等方式來降低電路的功耗和提高效率。

4.應用舉例

穩壓二極管分壓電路在電子設備中有著廣泛的應用。例如，在電源電路中，可以利用穩壓二極管分壓電路將輸入電壓穩定地分配到各個功能模塊；在信號處理電路中，可以利用穩壓二極管分壓電路為模擬電路提供穩定的參考電壓；在浪涌保護電路中，可以利用穩壓二極管作為過壓保護器件等。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微產品包括二極管三極管、功率器件、電源管理芯片三大系列，近年推出霍爾元件、模擬器件等新產品，在傳感器、Risc-v單片機等產品上面布局！

BZT52C5V6S至產品詳細網頁
